EVATRONIX eviXmatic

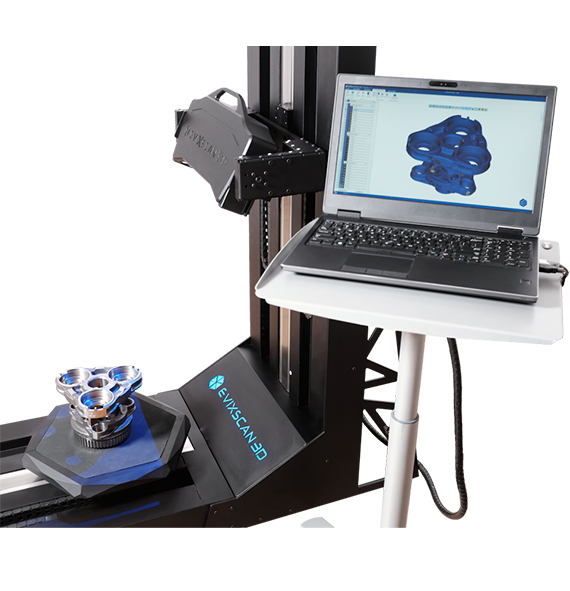

eviXmatic peut être considéré comme une station d’accueil pour les scanners eviXscan 3D Heavy Duty Quadro et Heavy Duty Optima , qui effectuent des mesures d’objets plein champ sans contact avec une grande précision. Les données de mesure acquises à partir de scans 3D sont utilisées pour l’analyse dimensionnelle de l’objet par l’ outil automatisé Geomagic Control X Server Automation. eviXmatic est conçu pour effectuer des mesures et des processus de contrôle qualité répétables, et peut être intégré dans une ligne de production sur laquelle sont fabriqués des objets de forme complexe. Le scanner intégré au système eviXmatic peut être détaché et utilisé indépendamment à d’autres endroits si nécessaire.

Utilisation : Industrielle, R&D
> Fiche technique
Fiche technique
Taille maximale de l'objet numérisé : 250 × 650 × 250 mm
Poids maximum de l'objet scanné placé dans l'axe de la table rotative : 30 kilogrammes
Poids maximum de l'objet scanné placé en dehors de l'axe de la table rotative : 10 kilogrammes
Nombre d'axies : 4
Plage de mouvement de l'objet scanné : table rotative: rotation 360 ° horizontalement: 700 mm
Plage de mouvement du scanner 3D : verticalement: 800 mm abrogé: -10 ° ÷ 85 °
Type d'entraînement : moteurs pas à pas
Dimensions de l'appareil : 1443 mm x 515 mm x 1234 mm
Poids de l'appareil : 51 kilogrammes
Diamètre de la table rotative : 450 millimètres
Puissance de l'appareil : eviXmatic: 230 V CA, 200 W -Scanner HD Quadro: 230 V CA, 90 W - Scanner HD Optima: 230 V CA, 36 W
